產品介紹

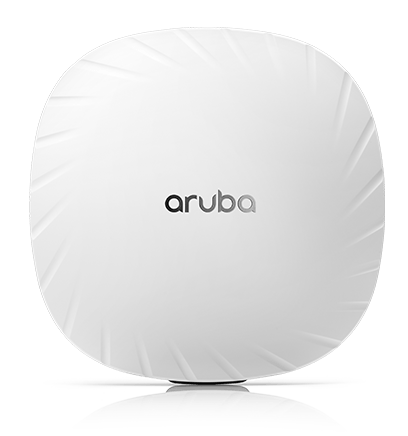

Aruba 530 系列配有 802.11ax (Wi-Fi 6)，結合 Aruba 智能軟件功能，專門用于為移動和物聯網設備的高密度部署提供高性能連接。

530 系列專門用于同時為多個客戶端和流量類型提供服務，與 802.11ac AP 相比，最高可將整體網絡性能提高 4 倍。

除了 802.11ax 的優點之外，530 系列還可提供不同的 Aruba 功能，包括基于 AI 的 RF 優化、始終在線的網絡連接和 WPA3 認證的安全性。




不同硬件版本
AP-534：外置天線型號 AP-535：內置天線

WI-FI 射頻規格

接入點類型：室內，雙頻段，5GHz 和 2.4GHz 802.11ax 4x4 MIMO 5GHz 射頻：四空間流單用戶 (SU) MIMO，可為單個 4SS HE80（或 2SS HE160）802.11ax 客戶端設備提供最高 2.4Gbps 的無線連接速率，或支持四個 1SS 或兩個 2SS HE80 802.11ax MU-MIMO 的客戶端設備同時傳輸數據 2.4GHz 射頻：四空間流單用戶 (SU) MIMO，可對單個 4SS HE40 802.11ax 客戶端設備提供最高 1,150Mbps 的無線連接速率，或支持兩個 2SS HE40 802.11ax MU-MIMO 的客戶端設備同時傳輸數據 每個頻段最多支持 1,024 個關聯的客戶端設備*（活躍客戶端的典型推薦值是 200 個），每個頻段最多 16 個 BSSID 支持的頻段（適用各國家/地區特定的限制）：

2.400 到 2.4835GHz 5.150 到 5.250GHz 5.250 到 5.350GHz 5.470 到 5.725GHz 5.725 到 5.850GHz 可用信道：取決于配置的監管區域 動態頻率選擇 (DFS) 優化了對可用 RF 頻譜的使用 支持的射頻技術： 802.11b：直接序列擴展頻譜 (DSSS) 802.11a/g/n/ac：正交頻分復用 (OFDM) 802.11ax：正交頻分多址接入 (OFDMA)，最多 37 個資源單位（用于 80MHz 信道） 支持的調制類型： 802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM、256-QAM（專有擴展） 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM（專有擴展） 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM 802.11n 高吞吐量 (HT) 支持：HT20/40 802.11ac 超高吞吐量 (VHT) 支持：VHT20/40/80 802.11ax 高效率 (HE) 支持：HE20/40/80/160 支持的數據傳輸速率 (Mbps)： 802.11b：1、2、5.5、11 802.11a/g：6、9、12、18、24、36、48、54 802.11n：6.5 到 600（MCS0 到 MCS31，HT20 到 HT40）、800（通過 256-QAM） 802.11ac：6.5 到 1,733（MCS0 到 MCS9，NSS = 1 到 4，VHT20 到 VHT160），2,166（通過 1024-QAM） 802.11ax (2.4GHz)：3.6 到 1,147（MCS0 到 MCS11，NSS = 1 都 4，HE20 到 HE40） 802.11ax (5GHz)：3.6 到 2,402（MCS0 到 MCS11，NSS = 1 都 4，HE20 到 HE160） 802.11n/ac 數據包聚合：A-MPDU, A-MSDU 發射功率：可以按 0.5 dBm 的增量配置 最大（聚集、提供總量）發射功率（受本地法規要求限制）： 2.4 GHz 頻段：+24 dBm（每鏈 18dBm） 5 GHz 頻段：+24dBm（每鏈 18dBm） 注意：發射功率不包括天線增益?？?(EIRP) 發射功率包括了天線增益。 高級蜂窩網共存 (ACC) 可將蜂窩網絡的干擾影響降到最低 最大比率合并 (MRC) 可提高接收裝置性能 循環延時/循環移位分集 (CDD/CSD)，用于改善下行鏈路 RF 性能 空時分組編碼 (STBC)，用于提升范圍和改進接收 低密度奇偶校驗 (LDPC)，實現高效率糾錯和提升吞吐量 傳輸波束成型 (TxBF)，用于提升信號的可靠性和范圍* 802.11ax 目標等待時間 (TWT)，支持低功耗客戶端設備* * 開始不支持；將在未來的軟件版本中逐步啟用

WI-FI 天線
AP-534：四個 RP-SMA 連接器，用于外置雙頻段天線（A0 到 A3，對應射頻鏈 0 到 3）。最壞情況下，射頻接口與外置天線連接器之間的內部損耗（由于雙工接收電路）：0.8dB (2.4GHz) 和 1.3dB (5GHz)。 Ap-535：四根集成雙頻段全向下傾天線，用于 4×4 MIMO，峰值天線增益 2.4GHz 下 3.5dBi，5GHz 下 5.4dBi。內置天線為接入點的水平吊頂安裝方向進行優化。實現最大增益的下傾角約為 30 度。 使用水平極化和垂直極化組合天線元件 通過組合 MIMO 射頻每根天線的模式，組合平均模式的峰值增益分別為 1.9dBi（2.4GHz 頻段）和 3.5dBi（5GHz 頻段）。

其他接口

E0、E1：HPE SmartRate 端口（RJ-45，最大協商速率 5 Gbps） 自動感知鏈路速率 (100/1000/2500/5000BASE-T) 和 MDI/MDX 2.5Gbps 和 5Gbps 速率，符合 NBase-T 和 802.3bz 規格 POE-PD：48Vdc（標稱）802.3af/at/bt PoE（3 級或以上） 802.3az 高效節能以太網 (EEE) 網絡端口之間的鏈路聚合 (LACP) 支持，用于提供冗余和提升容量 PoE 電源可以從任意一個端口（單電源，或設置為優先取電）或同時從兩個端口（設置為組合電源）取電。設置優先取電時，接入點從 E0 取電，并可以將故障切換到 E1。 DC 電源接口：48Vdc（標稱，+/- 5%）， 接受 1.35 毫米/3.5 毫米中間極性圓形插頭，9.5 毫米長度 USB 2.0 主機接口（類型 A 連接器） 最高可向附加 設備提供 1A / 5W 的電源 藍牙 5.0 低功耗 (BLE5.0) 和 Zigbee (802.15.4)* 無線模塊 BLE：最高 8dBm 的發射功率（1 級）和 -95dBm 的接收敏感度 Zigbee：最高 8dBm 的發射功率和 -99dBm 的接收敏感度 集成垂直極化全向天線，大約 30 度下傾，峰值增益為 3.1 dBi (AP-535) 或 5.0 dBi (AP-534) 指示器（兩個多色 LED）：用于指示系統和射頻狀態 復位按鈕：恢復出廠設置，LED 模式控制 （正常/關閉） 串行控制臺接口（專用，micro-B USB 物理插座） Kensington 安全插槽

電源和功耗

該接入點支持直接 DC 電源和 以太網供電（PoE；在端口 E0 和/或 E1 上） 當 PoE 電源同時提供給兩個以太網端口時，可以將接入點配置為組合取電或優先取電 同時使用直流電源和 PoE 電源時，直流電源優先于 PoE 電源單獨出售；請查看以下訂購 信息部分以了解詳情 采用直流電源、802.3bt（5 級）PoE 或 2x 802.3at（4 級）PoE 供電時，接入點的運行沒有限制。 使用 1x 802.3at (class 4) PoE 供電并禁用 IPM 功能時，接入點將禁用 USB 端口，并禁用另一個以太網端口。采用相同配置，但啟用 IPM 功能時，接入點將在受限模式下啟動，不過可以根據 PoE 預算和實際功耗來動態應用限制條件?？梢詫δ芟拗坪晚樞蜻M行編程。 不支持使用 802.3af（3 級或更低）PoE 電源操作接入點。 最大功耗（最壞條件下）： DC 供電：23.3W PoE 供電（802.3bt 或雙 802.3at）：26.4W PoE 供電（802.3at，IPM 禁用）：23.3W 上述所有數字均為未連接外部 USB 設備時的數據。在向此類設備提供完整的 5W 功耗預算時，接入點的功耗增加（最壞情況下）最高為 5.7W（POE 供電）或 5.5W（DC 供電）。 空閑模式中的最大功耗（最壞條件下）：13.3W (POE) 或 14.3W (DC) 深度睡眠模式中的最大功耗（最壞條件下）：3.8W (POE) 或 3.6W (DC)

詳細安裝信息
接入點的背面預裝有一個安裝支架。該支架用于將接入點固定到任何（單獨出售的）安裝組件上；有關詳細信息，請參見下面的訂購信息部分。

機械規格
尺寸/重量（AP-535；主機，不含安裝 支架）： 240 毫米（寬）x 240 毫米（深）x 57 毫米（高）/ 9.4 英寸（寬）x 9.4 英寸（深）x 2.1 英寸（高） 1270 克/44.8 盎司 尺寸/重量（AP-535；發運）： 285 毫米（寬）x 300 毫米（深）x 105 毫米（高）/ 11.2 英寸（寬）x 11.9 英寸（深）x 4.1 英寸（高） 1930 克/68.1 盎司

環境認證
工作條件 溫度：0C 到 +50C / +32F 到 +122F 濕度：5% 到 93%（無凝露） 接入點經過 plenum 認證，可以用于通風 空間 ETS 300 019 標準 3.2 級環境等級 儲運條件 溫度：-40C 到 +70C / -40F 到 +158F 濕度：5% 到 93%（無凝露） ETS 300 019 標準 1.2 級和 2.3 級環境等級

可靠性
平均無故障時間 (MTBF)：在 +25° 的工作溫度下 995,000 小時（114 年）。
